通风柜材质及技术性能说明
作者: 编辑: 来源: 发布日期: 2020.01.07
信息摘要:
通风柜1结构:全钢型通风柜工作面的风速为:0.5土10%m/:排风量为3001003/H工作电压为:AC220-380V。噪音:不大于60分…


通风柜
1结构:

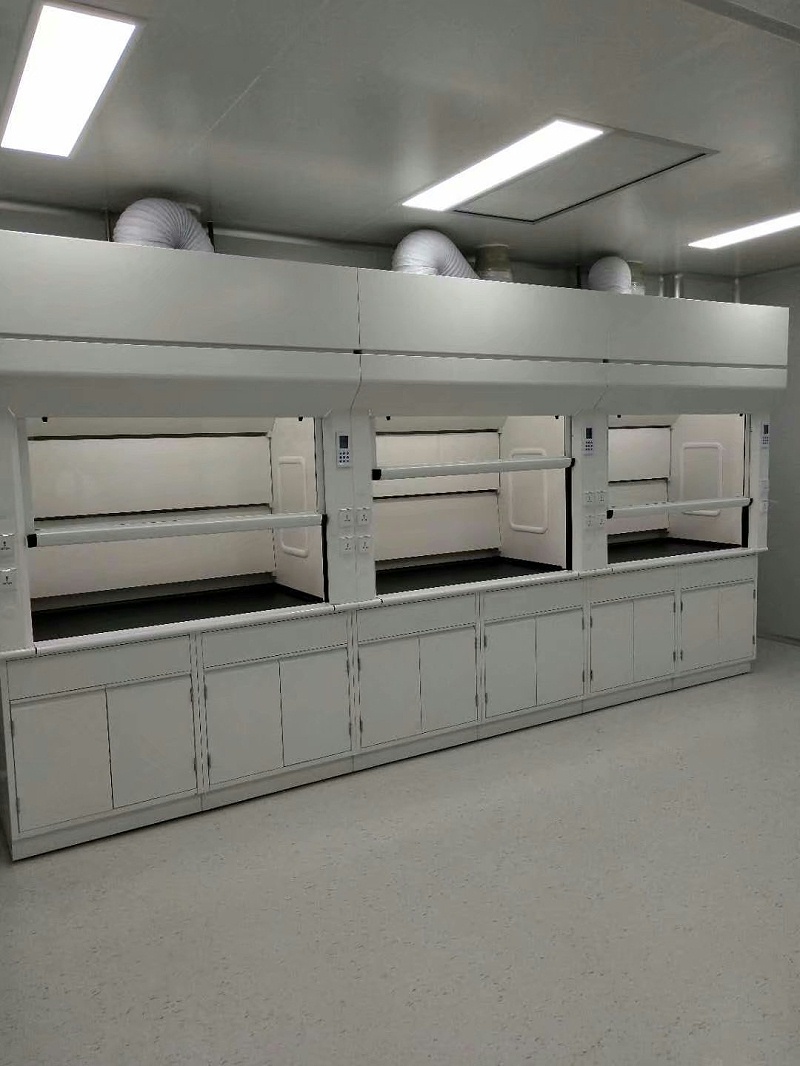

全钢型 通风柜
工作面的风速为: 0.5土10%m/s:排风量为300 1003/H;
工作电压为: AC220-380V。 噪音:
不大于60分贝。

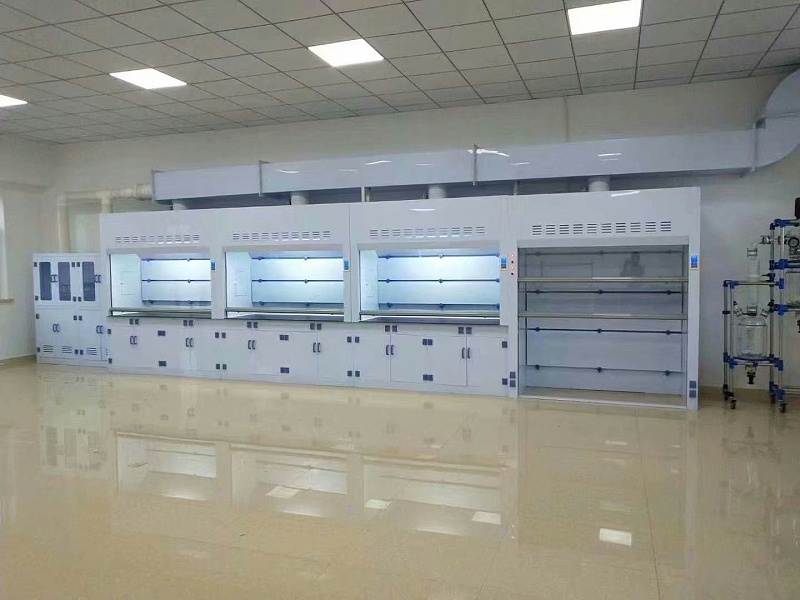

PP通风柜

2台面要求:

采用台面耐酸碱、耐腐蚀、耐高温、耐污染、不易滋生细菌、易清洁、 耐磨、耐冲市、抗
弯曲、防潮、抗紫外线,环保且经久耐用的优质实芯理化板1.7m.台面与柜体的连接用
胶贴合。所有台面加工时采用底板加厚处理。台面提供权威机构专业测试报告和台面厂家的
授权。

全钢通风柜

3.柜体要求:

柜体组合:上部柜体 (排气柜)与下部柜体(储物柜)采用上下分体结构,下柜体带抽风,
管道联通主管道。
柜体设计:外壳材料通风柜柜体结构采用双层结构,内衬板与钢制外壳间预留有150mm
空间供水、电、气连接、安装、维护以及通风柜滑轮及配重系统的安装、维护。钢制外壳采
用1.0mm厚上海宝钢电解镀锌钢板,表面经特殊处理后采用不低于阿克苏环氧树脂静电粉
末喷涂喷体表面厚度达到85μm以上,有防锈、防腐蚀、耐有机溶剂等功能,最后经高温烘烤制作而成。
化学品储存柜:柜体材料、门板设计及颜色与实验台的柜体相同,
(有机不衬PP板)其它内
抗倍特板,用来放置化学药品,柜内备有排风接口,可实验抽风,从而保证柜内空气流通,
防止化学品相互污染。
检修装置:通风柜两侧可拆装互换检修门板,便捷了水、电、气等管线的安装、维修、保
养,而不必拆装通风柜的主结构。
视窗拉门:采用模具一体成型弧铝合金,表面经环氧树脂粉沫烤漆喷涂或PP一体成型拉手,
弧型设计可大大降低通风阻力。无段式活动式垂直拉升拉门,置于工作空间与操作者之间,
以保护操作者安全,结合平衡装置,拉门可停于任意活动点(阻力不应过大)。
移门结构:移门已采用同步带结构,安全,顺滑,耐酸碱耐腐蚀,使用寿命更长(上下拉
门可以持续100万次不断裂)更安全,可停于任何操作位置。当铰链发生意外时,移门也不
会下降。移门的关、闭有橡胶缓冲装置。当移门高度过高时,可自动回复到安全操作高度。
移动门左右悬吊钢索安装时,完全隐藏于边框导轨C型槽内,上下拉动时,不与轨道摩擦,
以确保钢索安全,并避免与柜内腐蚀性化学气体接触。
内衬板及导流板:通风柜内衬板采用6mm白色耐腐蚀耐高温抗倍特板,导流板安装位置与
角度须使排气分布均匀,无死角,在标准状况下,三段式排风,以确保不同比重气体在导流
板上、中、下均能有效排除。
集气风罩:要求集气罩具有良好的锥形集气角度及滑度,可以获得良好的集气平均性及低
压损。
4通风柜水电气配置
控制面板(选配项):采用国际主流液晶屏控制面板,以下功能均具备且能液晶屏实时显示:
a、照明开启及关闭;
b、风机开启及关闭;
C、风阀角度调整及液晶显示:系统开机状态下
风机未开启时,按[风机]按键,风机继电器接口触点闭合,风阀将自动运转到预设角度。
风机开启时,按[风机]按键,风机继电器接口触点断开,风阀将自动运转到00的位置按
[风阀角度加]按键,风阀预设角度增加,按[风阀角度减]按键,风阀预设角度减小。风
阀预设角度- -经设定,可断电记忆。风阀角度调整最小值为1度。
d、风阀角度自动归零
若系统中途断电,风阀位置不在00位置,当控制器通电后,风阀位置会自动归零。在风阀
归零时启动控制器,风阀角度显示00并且闪烁,提示用户此时处于风阀归零状态。
e、废气净化功能开启及关闭(选配)
插座:采用WONPRO,TCL或上海松日工程插座,采用10A 220V或16A380V符合IP44国际
标准多功能插座,适合各种仪器插头。安装在柜体正面外侧。

照明装置:全罩式双LED光灯设计,确保通风柜台面工作区域的照度不低于400LUX。灯罩
底部6mm厚透明钢化玻璃固定在顶板上,可避免电气设备与柜内气体接触。灯罩采用镜面
反射设计,便于更换和维护。通风柜照明接线采用便捷式连接便于拆装。
化验杯槽:采用实验室专用耐酸碱、抗腐蚀PP杯槽。上海台雄或同等质量品牌。
单口水嘴:铜质瓷阀芯,表面环氧树脂喷涂处理,耐酸碱防腐蚀。上海台雄品牌。
水、气遥控阀:水、气遥控阀安装在通风柜的外侧立柱上,供水、供气考克安装在通风柜
内侧内衬板上。通风柜两侧事先各预留四个孔位供水气考克安装,小孔覆盖有塑料盖子。
15.3.5A其它及五金配件要求:
移动门玻璃: 6mm厚钢化安全玻璃(有CCC安全标志)。
铰链:高光泽的316L不锈钢合页或隐蔽型165 度优质镀锌铰链,表面环氧树脂喷涂。
拉手:采用弓形不锈钢拉手或采用嵌入式铝合金拉手
钢索及滑轮组:钢索采用PVC包覆钢索,滑轮采用优质尼龙材质,满足实验室防腐要求,
确保移门上下移动时轻巧、稳定,确保长期使用安全。
配重:上下行程具静音轨道以限制,避免摇晃碰撞
